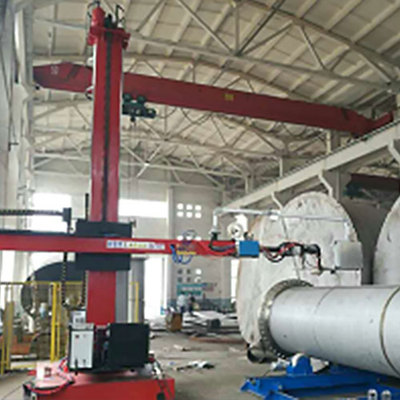

HJ型精密焊接操作机是锅炉、压力容器、管道和金属结构件自动焊接的主要工艺装备,与滚轮架、变位机和/或翻转机相配构成自动焊接系统,可用于各种压力容器筒体、大直径管道内外纵环缝,球形及椭圆形封头拼缝的焊接,筒体及封头内壁的堆焊,封头开孔加强区的堆焊等。可采用TIG、MIG/MAG、等离子焊等焊接工艺方法。
机械结构介绍
操作机主要包括横梁,立柱,底座,溜板等几个部件组成。
• 底盘
底盘用于支承整个操作机.
• 立柱
立柱安装在底板上,正面设有矩型导轨,正面安装溜板,顶面装有升降驱动机构,由电机驱动链轮转动链条实现升降。
• 横梁、溜板箱
操作机溜板内侧面的四组滚子与立柱导轨相配合,滚子轴为偏心轴,转动滚子偏心轴一定角度,可调节横梁水平以及改变滚子与导轨间隙大小,在溜板侧面装有电机及减速机。减速机输出齿轮与横梁上的齿条啮合实现横梁移动。溜板箱上装有直线轨道,以实现横梁的稳定伸缩. 横梁水平移动速度采用变频调速控制方式,横梁垂直升降速度为固定速度。
